Готовое решение 3в1 в области маркировки и резки проводов

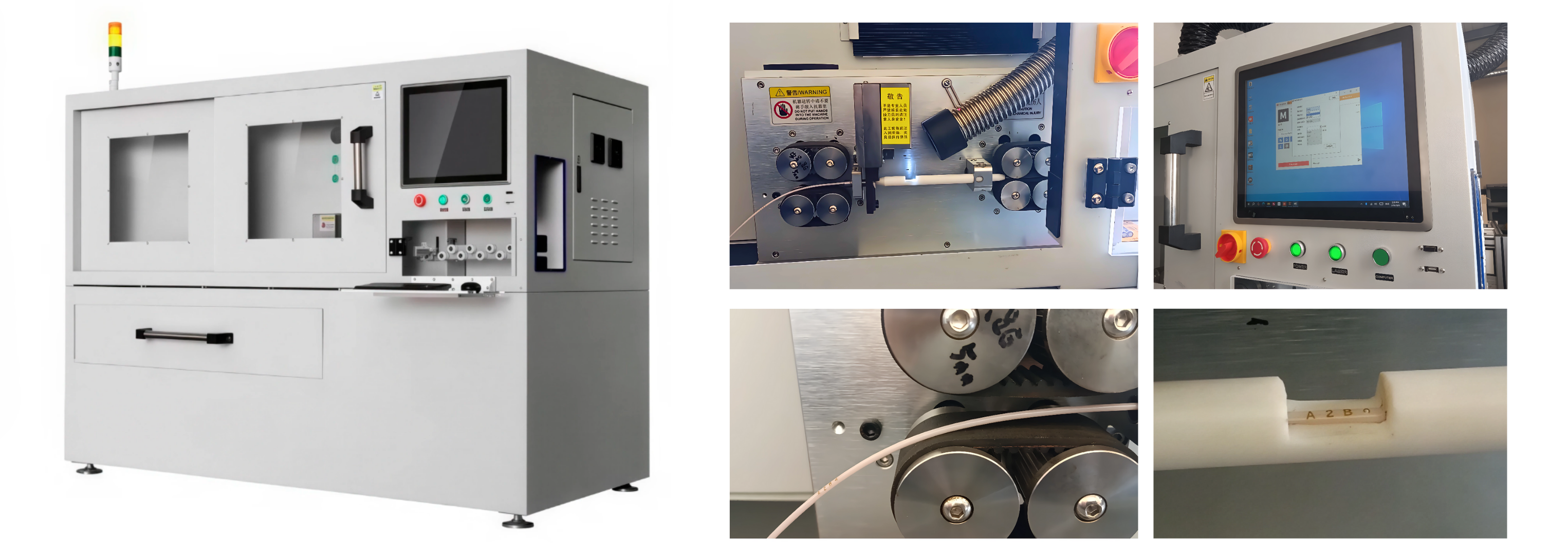

Современный лазерный маркиратор UDS 10 – это профессиональный комплекс нового поколения 3в1, который объединяет в себе автоматическую размотку, высокотехнологичную УФ-лазерную маркировку и нарезку проводов. Эксклюзивная конструкция UDS 10 дает возможность маркировать и резать одновременно 2 провода. Это делает его идеальным решением для серийных производств. UDS 10 заменяет несколько рабочих мест, устраняет человеческий фактор и повышает производительность минимум в 2 раза без увеличения штата.

Использование маркиратора UDS10 исключает ошибки, связанные с ручным нанесением маркировки и измерением длины. Автоматическая система подачи провода и калибровка обеспечивают стабильную длину каждой заготовки.

В основе системы лежит надежный ультрафиолетовый лазер, который позволяет наносить стойкие контрастные надписи без повреждения изоляции провода. Маркировка выполняется в старт-стопном режиме на фиксированном участке провода, что обеспечивает высокую четкость и читаемость маркировки.

Благодаря переднему и заднему механизмам подачи с независимыми шаговыми двигателями и настраиваемой скоростью вращения колёс, устройство обеспечивает равномерное натяжение провода и точную подачу к зоне маркировки и резки.

Для резки используется V-образный нож, высота которого регулируется в режиме паузы. Это позволяет адаптировать систему под различные типы проводов и диаметр изоляции. Регулируются также скорости сжатия и разжатия ножа, что гарантирует чистый, ровный срез без деформации жил.

Оборудование оснащено современным программным обеспечением CutMark, которое позволяет:

✔ задавать длину провода, количество заготовок и содержимое маркировки (до 100 различных конфигураций в 1 задании);
✔ сохранять и загружать готовые задания для повторных партий;
✔ выполнять калибровку длины;
✔ управлять режимом работы системы;
✔ регулировать скорость вращения и сжатия/разжатия передних и задних колёс.

Интерфейс интуитивно понятен: все параметры резки и маркировки отображаются на сенсорном экране в реальном времени. При необходимости оператор может использовать вкладку «Ручная настройка» для изменения механизмов подачи или положения ножа в ручном режиме.

Дополнительно устройство поддерживает:

✔ Huaray Laser Control – систему диагностики и калибровки лазера;
✔ Oray Remote Support – ПО для удалённого подключения инженеров сервиса.

Благодаря специальной конструкции UDS 10 легко интегрируется в существующие производственные линии через Ethernet или PLC и может работать как автономно, так и в составе комплексных систем.

Лазерный маркиратор UDS 10 не имеет аналогов на рынке Республики Беларуси по степени защиты для оператора! Металлический корпус и система блокировки защищают от непреднамеренного контакта с движущимися, острыми элементами, а экранированные смотровые окна исключают воздействие УФ излучения, обеспечивая комфорт и уверенность при работе с оборудованием.

Маркиратор UDS10 оснащён:

✔ размотчиком с автоматической синхронизацией с работой лазера или резчика (конструкция размотчика позволяет установить 2 бобины для параллельной работы с двумя проводами);
✔ свето-сигнальной колонной;
✔ аварийной кнопкой остановки;
✔ смотровыми окнами с защитой от УФ излучения;
✔ датчиком блокировки (система блокирует работу лазера и резчика при нарушении блокировки дверей);
✔ накопительным лотком для готовой продукции;
✔ комплектом капролоновых направляющих трубок для проводов диаметром 2-6 мм;
✔ системой заземления и охлаждения.

UDS 10 – это готовое решение для тех, кто ищет точность, скорость и надёжность при маркировке и резке проводов!

Для консультации, демонстрации работы и по вопросам приобретения звоните по номерам: +375 17 388-22-01; +375 29 180-09-32; +375 33 688-22-03 или оставляйте заявку по кнопке ниже.

Технические характеристики UDS 10
